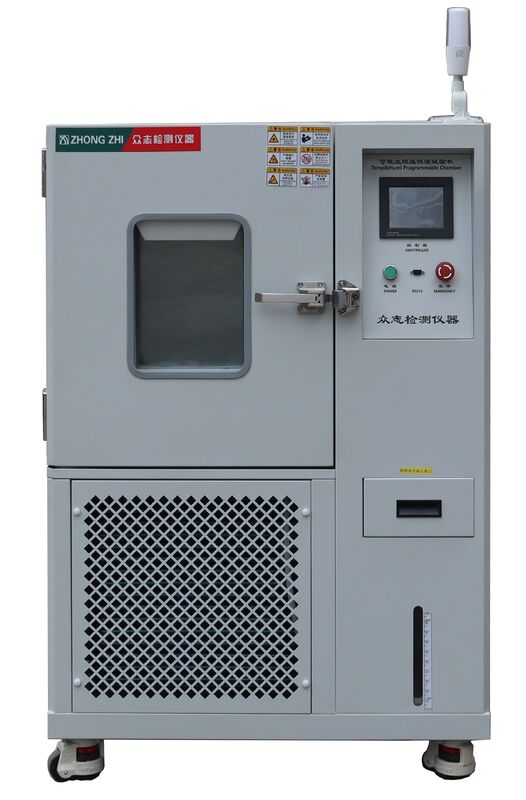

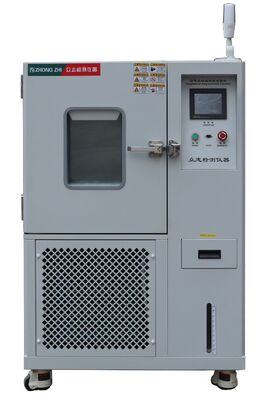

Προγραμματίσημη αίθουσα δοκιμής θερμοκρασίας και υγρασίας

I. Κύριες λειτουργίες και προφυλάξεις του εξοπλισμού

1.προφίλ προϊόντος

Αυτή η σειρά προϊόντων έχει σχεδιαστεί κυρίως για την προσομοίωση σκληρών περιβαλλόντων που συναντώνται κατά τη μεταφορά, αποθήκευση και λειτουργία για αναλογικά ηλεκτρονικά όργανα, προηγμένα υλικά, ηλεκτρικά εξαρτήματα, εξαρτήματα αυτοκινήτου, μέταλλα, ηλεκτρονικά και αεροδιαστημικά υλικά. Αξιολογεί τη θερμική αντίσταση, την αντοχή στο κρύο και την αντοχή στην υγρασία υλικών, εξαρτημάτων ή εξοπλισμού κάτω από ακραίες συνθήκες, συμπεριλαμβανομένης της παρατεταμένης έκθεσης σε υψηλές/χαμηλές θερμοκρασίες και εναλλασσόμενους θερμικούς κύκλους, ενώ αξιολογεί πιθανή ζημιά ή μείωση της διάρκειας ζωής που προκαλείται από αυτές τις περιβαλλοντικές καταπονήσεις

2.λειτουργία προϊόντος

Αυτή η σειρά εργαστηρίων θερμοκρασίας είναι κατάλληλη για δοκιμή αξιοπιστίας βιομηχανικών προϊόντων, με τα χαρακτηριστικά ακρίβειας ελέγχου θερμοκρασίας και ευρύ φάσμα ελέγχου. Ο δείκτης απόδοσης πληροί τις απαιτήσεις του GB/T5170 "Method Verification for Basic Parameters of Environmental Test Equipment for Electrical and Electronic Products Εξοπλισμός δοκιμής χαμηλής θερμοκρασίας, υψηλής θερμοκρασίας και σταθερής θερμοκρασίας".

3.δείγμα δοκιμής

περιορισμούς

Δοκιμή και αποθήκευση δειγμάτων εύφλεκτων, εκρηκτικών και πτητικών ουσιών

Δοκιμή και αποθήκευση δειγμάτων διαβρωτικού υλικού

Δοκιμή ή αποθήκευση βιολογικών δειγμάτων

Δοκιμή και αποθήκευση δειγμάτων με ισχυρή πηγή ηλεκτρομαγνητικής εκπομπής

4.κατάσταση φορτίου

απαιτήσεις

Η συνολική μάζα του φορτίου δεν πρέπει να υπερβαίνει τα 50 Kg ανά κυβικό μέτρο όγκου στούντιο

Ο συνολικός όγκος του φορτίου δεν είναι μεγαλύτερος από το 1/5 του όγκου του στούντιο

Σε οποιοδήποτε τμήμα κάθετο προς την κυρίαρχη διεύθυνση του ανέμου, το άθροισμα των περιοχών φορτίου δεν πρέπει να είναι μεγαλύτερο από το έργο σε αυτή τη θέση

Το εμβαδόν διατομής του θαλάμου είναι 1/3. Όταν τοποθετείται το φορτίο, η ροή του αέρα δεν πρέπει να εμποδίζεται

II. Θέση εγκατάστασης εξοπλισμού και συνθήκες περιβάλλοντος λειτουργίας

1.απαιτήσεις του χώρου διεξαγωγής

Απαιτήσεις μεγέθους τοποθεσίας εγκατάστασης εξοπλισμού

Α: όχι λιγότερο από 800 mm

Β: όχι λιγότερο από 500 mm

C: όχι λιγότερο από 1200 mm

Το έδαφος είναι επίπεδο και καλά αεριζόμενο.

Δεν υπάρχει ισχυρός κραδασμός γύρω από τον εξοπλισμό.

Δεν υπάρχει ισχυρό ηλεκτρομαγνητικό πεδίο γύρω από τον εξοπλισμό.

Δεν υπάρχουν εύφλεκτες, εκρηκτικές, διαβρωτικές ουσίες και σκόνη γύρω από τον εξοπλισμό.

Υπάρχει κατάλληλος χώρος γύρω από τον εξοπλισμό για χρήση και συντήρηση.

2.κατάσταση περιβάλλοντος

Θερμοκρασία: 5~30℃, σχετική υγρασία ≤85%RH

Πίεση: 86kPa~106kPa

3.μέγιστη ισχύς

Η συνολική εγκατεστημένη ισχύς είναι 4,9Kw, συμπεριλαμβανομένης της ισχύος ψύξης 1,2Kw, της ισχύος θέρμανσης 1,4Kw, της ισχύος ύγρανσης 1,8KW και της άλλης ισχύος 0,2Kw

4.μέγιστο ρεύμα

≤16A

5.παροχή νερού ύγρανσης εξοπλισμού

Πίεση παροχής νερού 0,2~0,4Mpa, διάμετρος σωλήνα παροχής νερού 20mm, ποιότητα νερού πρέπει να πληροί το πρότυπο νερού επιπέδου 3 που ορίζεται στο GB/T 6682-2008 Αναλυτικές Προδιαγραφές Νερού Εργαστηρίου και Μέθοδοι δοκιμής Πρότυπο, Διασύνδεση δεσμευμένου εξοπλισμού παροχής νερού 1/2" εσωτερικό σπείρωμα, εξοπλισμός περίπου 2 όγκος δεξαμενής 0L

6.διεπαφή αποστράγγισης

Υπάρχει μια αποχέτευση κοντά στον εξοπλισμό, σε απόσταση 2 μέτρων πίσω από τον εξοπλισμό,

Σημείωση: Οδηγήστε το συμπύκνωμα και το νερό στον σωλήνα απομάκρυνσης του μετρητή νερού να ρέουν έξω από τη δεξαμενή

7.συνθήκες τροφοδοσίας και πηγές ενέργειας

AC220V μονοφασικό δισύρμα + προστατευτική γείωση

Εύρος διακύμανσης τάσης: ±10%V

Συχνότητα: (50±0,5) Εύρος διακύμανσης HZ

Τροφοδοσία σε λειτουργία TN-S ή TT

Η αντίσταση γείωσης του προστατευτικού καλωδίου γείωσης είναι μικρότερη από 4Ω

Οι χρήστες πρέπει να εγκαταστήσουν διακόπτες αέρα ή τροφοδοσίας με κατάλληλη χωρητικότητα για τον εξοπλισμό στο χώρο εγκατάστασης και ο διακόπτης πρέπει να ελέγχεται ανεξάρτητα από τον εξοπλισμό

III. Όγκος και μέγεθος

1. μοντέλο

CZ-A-150G

2. όγκος εξοπλισμού

150 λίτρα

3. εσωτερικές διαστάσεις του θαλάμου δοκιμής

Π (πλάτος) 500 mm*Υ (ύψος) 600 mm*Β (βάθος) 500 mm

4. εξωτερικές διαστάσεις του θαλάμου δοκιμής

Π (πλάτος) 1020 mm*Υ (ύψος) 1500 mm*Β (βάθος) 1220 mm

Σημείωση: Ο μεντεσές της πόρτας του μηχανήματος δεν είναι μεγάλος! Οι εξωτερικές διαστάσεις πρέπει να επιβεβαιώνονται από το σχέδιο τριών τελικών όψεων!

IV. Βασικές παράμετροι απόδοσης

1.        κατάσταση δοκιμής

Η δοκιμή απόδοσης θερμοκρασίας μετράται σύμφωνα με τις σχετικές διατάξεις του εξοπλισμού δοκιμής θερμοκρασίας GB/T 5170.2-2017 κατά τη μέτρηση σε θερμοκρασία περιβάλλοντος +25℃ χωρίς φορτίο. ο αισθητήρας τοποθετείται στην έξοδο αέρα της μονάδας διαχείρισης αέρα

2.        εύρος θερμοκρασίας

-70℃～+150 ℃

3.     εύρος υγρασίας

20%RH~98%RH (όπως φαίνεται παρακάτω), χωρίς θερμαντικό φορτίο κατά τη δοκιμή υγρασίας

4.        διακύμανση θερμοκρασίας

≦±0,5℃

5.        ομοιομορφία θερμοκρασίας

≤2,0℃ (χωρίς φορτίο)

6.        αναχώρηση θερμοκρασίας

≤±2,0℃ (χωρίς φορτίο)

7.        σχετική διακύμανση υγρασίας

≦±2,5% RH

8.        απόκλιση υγρασίας

Όταν η RH είναι μεγαλύτερη ή ίση με 75%, είναι μικρότερη ή ίση με +2-3%RH.

<75%RH όταν ≤±5%RH;

9.        ρυθμός θέρμανσης

≥3℃/min (υπό μέσες συνθήκες χωρίς φορτίο σε όλη τη διαδικασία)

10.    ρυθμός ψύξης

1,2 ≥℃/λεπτό (υπό την κατάσταση μέσου όρου πλήρους φορτίου)

11.    θόρυβος εργασίας

Όχι λιγότερο από 75 ντεσιμπέλ (dB) (μετρούμενη σε απόσταση 1 m από την πόρτα του εξοπλισμού και 1,2 μέτρα πάνω από το έδαφος από τη συσκευή ανίχνευσης θορύβου)

12.    το τεστ πληροί τα πρότυπα

GB/T-2423.1-2008 (IEC60068-2-1) Δοκιμή Α: Μέθοδος δοκιμής χαμηλής θερμοκρασίας.

GB/T-2423.2-2008 (IEC60068-2-2) Δοκιμή Β: Μέθοδος δοκιμής υψηλής θερμοκρασίας.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Περιβαλλοντική δοκιμή Μέρος 2 Μέθοδος δοκιμής Δοκιμή δοκιμής σταθερής υγρασίας και θερμότητας καμπίνας.

GB/T 2423.4-2008/IEC60068-2-30:2005 Περιβαλλοντική δοκιμή για ηλεκτρικά και ηλεκτρονικά προϊόντα Μέρος 2: Μέθοδοι δοκιμής Δοκιμή Db: Εναλλασσόμενη υγρή θερμότητα (κύκλος 12h + 12h)

Μέθοδος δοκιμής υψηλής θερμοκρασίας GJBl50.3-2009 MIL-STD-810D.

GJBl50.4-2009 (MIL-STD-810D) Μέθοδος δοκιμής χαμηλής θερμοκρασίας.

13.    ο εξοπλισμός πληροί τη μέθοδο επιθεώρησης

GB-T-10586-2008 Τεχνικές συνθήκες για θάλαμο δοκιμής χαμηλής θερμοκρασίας

GB/ T 5170.1-2016 Μέθοδος επιθεώρησης εξοπλισμού περιβαλλοντικών δοκιμών ηλεκτρικών και ηλεκτρονικών προϊόντων Μέρος 1: Γενικά

GB/T 5170.2-2017 Μέθοδος επιθεώρησης για εξοπλισμό περιβαλλοντικών δοκιμών Μέρος 2: εξοπλισμός δοκιμής θερμοκρασίας

GB/ T 5170.5-2016 Μέθοδος επιθεώρησης για εξοπλισμό περιβαλλοντικής δοκιμής ηλεκτρικών και ηλεκτρονικών προϊόντων Μέρος 5: εξοπλισμός δοκιμής για υγρή θερμότητα

GB/T5170.18-2005 Μέθοδος επαλήθευσης βασικών παραμέτρων εξοπλισμού περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα Εξοπλισμός δοκιμής συνδυασμού κύκλων θερμοκρασίας/υγρασίας

V. Χαρακτηριστικά δομής του κιβωτίου

1.        διάταξη της δομής του κιβωτίου δοκιμής

Ο θάλαμος δοκιμής υιοθετεί την ενσωματωμένη διάταξη της δομής, με το σώμα του θαλάμου δοκιμής επάνω αριστερά, το ψυκτικό μηχανικό δωμάτιο κάτω αριστερά και το κιβώτιο ελέγχου στα δεξιά.

Ο εξοπλισμός είναι εξοπλισμένος με τροχούς Foma στο κάτω μέρος για εύκολη μετακίνηση και τοποθέτηση

Το κιβώτιο εξοπλισμού είναι κατασκευασμένο από ψημένο χρώμα σε πλάκα χάλυβα ψυχρής έλασης, το πάχος της πλάκας είναι 1,2 mm, το χρώμα του ψημένου χρώματος είναι ανοιχτό γκρι, αριθμός χρώματος RAL7035, το εσωτερικό κουτί είναι κατασκευασμένο από ανοξείδωτο χάλυβα SUS304#, το πάχος της πλάκας είναι 1,2 mm.

Ο εξοπλισμός υιοθετεί μια δομή πλαισίου και το κάτω μέρος του κιβωτίου είναι συγκολλημένο με χάλυβα καναλιού για να αυξήσει την αντοχή του κιβωτίου

Υλικό μόνωσης: σκληρός αφρός πολυουρεθάνης + ίνες γυαλιού πάχους 100mm

Ο διακόπτης προστασίας κυκλώματος γενικής παροχής ρεύματος, το καλώδιο τροφοδοσίας και ο σωλήνας αποστράγγισης βρίσκονται πίσω από τον εξοπλισμό

Η πόρτα του κιβωτίου είναι σφραγισμένη με λωρίδα σφράγισης από καουτσούκ σιλικόνης, η οποία είναι ειδικά προσαρμοσμένη για να είναι ανθεκτική στη θερμότητα, μη τοξική και εξαιρετικά εύκαμπτη

Το κάτω μέρος του εσωτερικού κουτιού έχει μια οπή αποστράγγισης, η οποία μπορεί να εκκενώσει γρήγορα το συμπύκνωμα

Μια αυτόματη οπή εκτόνωσης πίεσης έχει τοποθετηθεί στο επάνω μέρος του κουτιού

2.        αποστραγγίστε το νερό

Το κάτω μέρος του εσωτερικού κουτιού είναι εξοπλισμένο με μια οπή αποστράγγισης και το σύστημα αποστράγγισης είναι τοποθετημένο στην πίσω πλευρά του εξοπλισμού. Ο σωλήνας αποστράγγισης εισάγεται στο σύστημα δικτύου σωλήνων αποστράγγισης του χρήστη (ο χρήστης παρέχει τη διεπαφή δικτύου σωλήνων αποστράγγισης επιτόπου)

3.        τρύπα ανακούφισης πίεσης

Πολλαπλή ισορροπία πίεσης Τα παράθυρα είναι τοποθετημένα στην άκρη του πίσω μέρους του κουτιού. Όταν η πόρτα του διακόπτη ή ο αέρας μέσα στο κουτί διαστέλλεται, η πίεση μπορεί να εκφορτιστεί γρήγορα και αυτόματα.

4.        πόρτα θαλάμου

Πόρτα μονής μεντεσέ, αποτελεσματικό διάφανο μέγεθος W500mm*H600mm

Το υλικό της πόρτας είναι το ίδιο με το υλικό του αμαξώματος

Κλειδαριά πόρτας εισαγωγής, τύπου ανοίγματος προς τα έξω

Το μονωτικό υλικό με πάχος πόρτας 100mm είναι άκαμπτος αφρός πολυουρεθάνης

Ένας δίσκος νερού έχει σχεδιαστεί κάτω από την πόρτα για να εμποδίζει τη συμπύκνωση στο εσωτερικό τοίχωμα της πόρτας να πέσει στο εξωτερικό έδαφος.

5.        υλικό δοχείου

Χρησιμοποιείται η πλάκα από ανοξείδωτο χάλυβα SUS304#, ο εξοπλισμός κοπής με λέιζερ ακριβείας χρησιμοποιείται για την κοπή και η χύτευση με κάμψη πτυσσόμενου κρεβατιού CNC και, στη συνέχεια, η συγκόλληση τόξου αργού χρησιμοποιείται για πλήρη συγκόλληση, λείανση και στίλβωση. Το πάχος της χαλύβδινης πλάκας είναι 1,2 mm. το εσωτερικό κουτί είναι ρυθμισμένο και στις δύο πλευρές του πίνακα στήριξης ραφιών δειγμάτων για να υποστηρίζει το πλαίσιο ευρετηρίου, το οποίο μπορεί να προσαρμόσει την απόσταση μεταξύ των ραφιών δειγμάτων

6.        υλικό εξωτερικού κουτιού

Το προϊόν κατασκευάζεται χρησιμοποιώντας χαλύβδινες πλάκες ψυχρής έλασης, εξοπλισμό κοπής με λέιζερ ακριβείας και μηχανές κάμψης CNC για μορφοποίηση. Αφού υποβληθεί σε συγκόλληση και στίλβωση με τόξο αργού, η επιφάνεια του χάλυβα υφίσταται ολοκληρωμένη πλύση με οξύ για την αφαίρεση της σκουριάς. Σε σύγκριση με τις συμβατικές μεθόδους επίστρωσης με ψεκασμό, αυτή η διαδικασία προσφέρει μια πιο ευχάριστη αισθητικά εμφάνιση ενώ ενισχύει σημαντικά την αντοχή στη διάβρωση και τις δυνατότητες πρόληψης σκουριάς. Η χαλύβδινη πλάκα έχει πάχος 1,2 mm (Χρώμα: RAL7035 Λευκό).

7.        λωρίδα στεγανοποίησης αρμού

Η λωρίδα στεγανοποίησης της πόρτας χωρίζεται σε δύο στρώματα, το εσωτερικό στρώμα είναι ελαστική λωρίδα σιλικόνης ανθεκτική σε υψηλή και χαμηλή θερμοκρασία, η οποία μπορεί να απομονώσει πλήρως το εσωτερικό κουτί από τον έξω κόσμο υπό συνθήκες υψηλής και χαμηλής θερμοκρασίας. η λωρίδα από καουτσούκ σιλικόνης μπορεί να λειτουργήσει για μεγάλο χρονικό διάστημα στην περιοχή από -80℃ έως 200℃ χωρίς σκλήρυνση και γήρανση.

8.        μεντεσέδες από ανοξείδωτο χάλυβα

Η αριστερή πλευρά της πόρτας του κιβωτίου είναι τοποθετημένη με ένα σετ μεντεσέδων υψηλής αντοχής. Ένας μόνος μεντεσές μπορεί να αντέξει 3 τόνους δύναμης οριζόντια χωρίς να σπάσει και όταν λυγίσει ανάποδα, τα δύο κομμάτια του μεντεσέ παραμορφώνονται εντελώς και συνδυάζονται σε ένα χωρίς να σπάσουν.

9.        πόμολο

Η κλειδαριά πόρτας υιοθετεί την αναγκαστική κλειδαριά πόρτας:

Η πόρτα του κιβωτίου χρησιμοποιείται μέσα και έξω, χρησιμοποιώντας την αρχή του μοχλού, με ισχυρή επείγουσα ανάγκη, μπορεί να επιτευχθεί εξοικονόμηση εργασίας, το άγγιγμα ενός χεριού για το άνοιγμα και το κλείσιμο της λειτουργίας.

10.    δομή της εξάτμισης

Υιοθετείται ο τρόπος ισχυρής κυκλοφορίας αέρα της εσωτερικής εξαναγκασμένης κυκλοφορίας, της άνω εξόδου αέρα και της κάτω επιστροφής αέρα. Ο εκτροπέας εξόδου αέρα μπορεί να διασκορπίσει τον κρύο και τον ζεστό αέρα σε ολόκληρο το εσωτερικό της αποθήκης, το οποίο είναι ομοιόμορφο και σταθερό

11.    ανεμοτροχός αλουμινίου

Ο φυγοκεντρικός τροχός αέρα από αλουμίνιο πολλαπλών λεπίδων έχει τα χαρακτηριστικά του μικρού βάρους, του μεγάλου όγκου αέρα, της υψηλής πίεσης ανέμου και είναι ανθεκτικός σε υψηλή και χαμηλή θερμοκρασία, μικρό συντελεστή διαστολής και χαμηλό θόρυβο λειτουργίας.

12.     παράθυρο παρατήρησης

Η πόρτα συνδέεται με πολλαπλά στρώματα κοίλου μεγάλου παραθύρου παρατήρησης γυαλιού, με ηλεκτρική θέρμανση (αυτόματη ρύθμιση) αντιπαγετική και αντισυμπυκνωμένη συσκευή. το παράθυρο είναι εξοπλισμένο με ένα σετ λαμπτήρων φωτισμού παραθύρου, ώστε να μπορείτε να παρατηρήσετε ξεκάθαρα την κατάσταση δοκιμής του δείγματος δοκιμής στο κουτί ανά πάσα στιγμή μέσω του παραθύρου παρατήρησης.

13.    σύνδεση οργάνου

Ένα άνοιγμα με διάμετρο 100mm ανοίγει στην αριστερή πλευρά του κουτιού και παρέχεται κάλυμμα οπής και πώμα σιλικόνης

14.    ράφι υλικού δοκιμής

Ο ανοξείδωτος χάλυβας SUS304# είναι τρυπημένος και λυγισμένος σε πλέγμα. Είναι εύκολο στη χρήση, η απόσταση μεταξύ των ραφιών υλικών μπορεί να ρυθμιστεί στο ελάχιστο των 45 mm και δύο ράφια δειγμάτων είναι στάνταρ

15.    αρχή της κυκλοφορίας του αέρα

Ανεμιστήρας υψηλής ισχύος που κινείται από εξωτερικό κινητήρα με άξονα από ανοξείδωτο χάλυβα, ο κινητήρας ανεμιστήρα είναι εξωτερικά τοποθετημένος.

Ο αέρας οδηγείται από τον κινητήρα και ρέει πλήρως μέσω του θερμαντήρα και του εξατμιστή ψύξης.

Αφού θερμανθεί/ψυχθεί πλήρως στην απαιτούμενη τιμή θερμοκρασίας, ο αέρας κυκλοφορεί μέσα στο κουτί και ανταλλάσσει θερμότητα με το δείγμα μέσω μεταφοράς

Η εξαναγκασμένη κυκλοφορία του αέρα οδηγείται από έναν ασύγχρονο κινητήρα με μακρύ άξονα χαμηλής τάσης, ανθεκτικό σε υψηλή θερμοκρασία

Ο φυγοκεντρικός ανεμιστήρας πολλαπλών λεπίδων χρησιμοποιείται για την ανάδευση του αέρα με λεπίδες από κράμα αλουμινίου

16.    αρχή του συστήματος ελέγχου

Ηλεκτρικός θερμαντήρας σύρματος από κράμα νικελίου χρωμίου υψηλής ποιότητας, έλεγχος SSR, εξοπλισμένος με ανεξάρτητο διακόπτη θερμοκρασίας προστασίας έναντι της θερμοκρασίας

Όταν ο θερμαντήρας ενεργοποιηθεί, η θερμοκρασία της επιφάνειας θα αυξηθεί.

Η θερμοκρασία του αέρα αυξάνεται αφού περάσει μέσα από το καλώδιο θέρμανσης και η θερμότητα επεκτείνεται στον αέρα και τα δοκίμια στο κουτί, έτσι ώστε να παίζει ρόλο στη θέρμανση και την αύξηση της θερμοκρασίας.

Η ισχύς θέρμανσης ελέγχεται με ακρίβεια από τον αλγόριθμο PID και η ισχύς εξόδου ρυθμίζεται μέσω ρελέ στερεάς κατάστασης.

Το σύστημα ψύξης παρέχει επαρκή ψυκτικό μέσο χαμηλής θερμοκρασίας στον εναλλάκτη θερμότητας, έτσι ώστε η θερμοκρασία του εναλλάκτη θερμότητας να είναι χαμηλότερη από τη θερμοκρασία του αέρα. Η θερμότητα στον αέρα απορροφάται και μεταφέρεται από το κουτί από τον εναλλάκτη θερμότητας, έτσι ώστε η θερμοκρασία του αέρα να πέφτει και να επιτυγχάνεται το αποτέλεσμα ψύξης.

Η ισχύς ψύξης ελέγχεται με ακρίβεια από τον αλγόριθμο PID και ο ρυθμός ροής και η ικανότητα ψύξης του ψυκτικού ρυθμίζονται μέσω της ηλεκτρομαγνητικής βαλβίδας.

VI. Σύστημα ψύξης

1.συμπιεστής ψύξης

Χρησιμοποιήστε συμπιεστές χαμηλής θερμοκρασίας που εισάγονται από την Ευρώπη

2.μέθοδος ψύξης

Αερόψυκτος συμπυκνωτής με πτερύγια, ανεμιστήρας ψύξης για απαγωγή θερμότητας

3.εξατμισόμετρο

Σωληνοειδής εναλλάκτης θερμότητας με翅σωλήνες

4.σετ στραγγαλισμού

Βαλβίδα θερμικής εκτόνωσης, τριχοειδής σωλήνας

5.λειτουργία ελέγχου μηχανής ψύξης

Ο προγραμματιζόμενος λογικός ελεγκτής του συστήματος ελέγχου προσαρμόζει αυτόματα την κατάσταση λειτουργίας της ψυκτικής μηχανής σύμφωνα με τις συνθήκες δοκιμής

Κύκλωμα ψύξης αερίου επιστροφής συμπιεστή

6.όλα τα εισαγόμενα ανταλλακτικά ψύξης

7.συμπυκνωτής εξάτμισης

Ο εναλλάκτης θερμότητας πλάκας με χάλκινη συγκόλληση υψηλής θερμοκρασίας έχει τα πλεονεκτήματα της μικρής επιφάνειας, της μικρής απώλειας ενέργειας και της υψηλής απόδοσης μεταφοράς θερμότητας

8.κρυογόνο

Ο δείκτης καταστροφής του όζοντος του R404a/R23 είναι 0

9.γεμάτο άζωτο

διαδικασία συγκόλλησης

Ο σωλήνας μεταφοράς χαμηλής θερμοκρασίας συνιστάται για χρήση υψηλής ποιότητας χαλκοσωλήνα χωρίς οξυγόνο, κατασκευή σωλήνων, συγκόλληση αζώτου, 48 ώρες διαδικασίας πρόληψης διαρροής υψηλής πίεσης για να διασφαλιστεί η ποιότητα συγκόλλησης.

10.έλεγχος εξοικονόμησης ενέργειας

Το σύστημα ψύξης χρησιμοποιεί τεχνολογία ισορροπίας ψύξης, επιτυγχάνοντας περίπου 30% εξοικονόμηση ενέργειας και μειώνοντας αποτελεσματικά το λειτουργικό κόστος. Όπως φαίνεται στο παραπάνω διάγραμμα, η θερμική ισορροπία διατηρεί σταθερή τη θερμοκρασία ρυθμίζοντας την απόδοση θέρμανσης. Όταν η ψυκτική ικανότητα του συμπιεστή παραμένει σταθερή, η συνεχής θέρμανση αυξάνει τη σπατάλη ενέργειας και επιβάλλει περιττά έξοδα στους χρήστες. Αντίθετα, η τεχνολογία ισορροπίας ψύξης ρυθμίζει την ικανότητα ψύξης για τη διατήρηση της σταθερότητας της θερμοκρασίας. Καθώς η θερμοκρασία πλησιάζει το σημείο ρύθμισης, η ικανότητα ψύξης μειώνεται σταδιακά μέσω του ελέγχου PID (PID σημαίνει Proportional Integral Derivative), εξασφαλίζοντας σταθερή θερμοκρασία επιτυγχάνοντας ταυτόχρονα ενεργειακή απόδοση. Θεωρητικά, μπορεί να επιτύχει μηδενική απόδοση θέρμανσης, αν και μπορεί να προκύψει μικρή υπολειμματική θέρμανση στην πραγματική παραγωγή

11.χαρακτηριστικά του συστήματος ψύξης

ΕΝΑ.Ολόκληρος ο αγωγός του συστήματος δοκιμάστηκε με πίεση αέρα 22 κιλών.

ΣΙ.Τα συστήματα θέρμανσης και ψύξης είναι εντελώς ανεξάρτητα.

ΝΤΟ.Με τα επαγγελματικά τεχνικά χαρακτηριστικά της εταιρείας μας, η ροή αέρα υψηλής θερμοκρασίας και υψηλής πίεσης δεν μπορεί να καταστραφεί από το ταυτόχρονο άνοιγμα της ψυκτικής μηχανής.

ΡΕ.Όλες οι διαδικασίες λειτουργίας του συστήματος ψύξης ελέγχονται πλήρως από τον ελεγκτή μικροϋπολογιστή.

ΜΙ.Στο κάτω μέρος του συμπιεστή υπάρχει ένας δίσκος νερού, ο οποίος μπορεί να συλλέξει τη συμπύκνωση που προκαλείται από τον παγετό.

ΦΑ.Ο συμπιεστής έχει ενσωματωμένο αισθητήρα θερμοκρασίας PTC για την επίτευξη προστασίας από υπερθέρμανση όταν ο συμπιεστής υπερθερμαίνεται.

ΣΟΛ.Ο συμπιεστής είναι εξοπλισμένος με προστατευτικό πίεσης λαδιού για να πραγματοποιήσει την προστασία πίεσης λαδιού του συμπιεστή.

H.Η συσκευή προστασίας υψηλής και χαμηλής πίεσης παρακολουθεί την πίεση του ψυκτικού κατά τη λειτουργία του εξοπλισμού. Μόλις η πίεση του ψυκτικού υπερβεί την οριακή πίεση του συστήματος ή πέσει κάτω από την ελάχιστη πίεση που έχει οριστεί από το σύστημα, θα ειδοποιήσει αμέσως και θα διακόψει την παροχή ρεύματος μέχρι να λυθεί το σφάλμα.

Το σύστημα ψύξης χρησιμοποιεί εισαγόμενα επώνυμα ανταλλακτικά, η ποιότητα είναι αξιόπιστη, για να εξασφαλίσει τη σταθερότητα του συστήματος.

VII. Ηλεκτρικό σύστημα ελέγχου

1.ελεγκτής

Οθόνη αφής LCD 7 ιντσών TFT αληθινού χρώματος (ανάλυση HD: 1024×600), έξυπνος έλεγχος PID πολλαπλών ομάδων. Απευθείας εμφάνιση τιμών μέτρησης σε πραγματικό χρόνο (PV). Ένδειξη θερμοκρασίας; Κλιμακόμενη οθόνη θερμοκρασίας παρακολούθησης πολλαπλών καναλιών. Εμφάνιση του αριθμού προγράμματος, της σειράς κύκλων, του χρόνου λειτουργίας και του αριθμού κύκλων. Εμφάνιση γραφήματος καμπύλης. Ένδειξη κατάστασης εξόδου ρελέ και PID

2.λειτουργία εκτέλεσης

Λειτουργία προγράμματος, λειτουργία σταθερής αξίας. Η όλη διαδικασία είναι έξυπνος αυτόματος έλεγχος PID

3.μοντέλο ελέγχου

Συνδυασμένος έλεγχος θερμοκρασίας και υγρασίας/ενός ελέγχου θερμοκρασίας προσαρμόζεται αυτόματα σύμφωνα με την καθορισμένη τιμή υγρασίας

4.γλώσσα λειτουργίας

Οθόνη εναλλαγής εγγενών Κινέζων/Αγγλικών/Ρωσικών

5.καθοριστεί ο τρόπος

Διεπαφή λειτουργίας διαλόγου ανθρώπου-μηχανής, είσοδος αφής

6.εισαγωγή θερμοκρασίας και υγρασίας

Αντίσταση πλατίνας PT100 Grade A

7.ανάλυση οθόνης

Θερμοκρασία: 0,01℃; υγρασία: 0,1% RH; χρόνος: 1 λεπτό;

8.χωρητικότητα προγράμματος και λειτουργία ελέγχου

Αριθμός διαθέσιμων προγραμμάτων: έως 100 ομάδες, με κάθε πρόγραμμα να αποτελείται από 1-100 τμήματα. Όριο εκτέλεσης εντολών: κάθε εντολή μπορεί να εκτελεστεί έως και 999 φορές. Οι ρυθμίσεις κλίσης προγράμματος μπορούν να διαμορφωθούν μέσω της γραμμής χρόνου, επιτρέποντας τη μέγιστη διάρκεια τμημάτων 99 ωρών και 99 λεπτών μεταξύ των προγραμμάτων, με ελάχιστες διάρκειες που ορίζονται στο 1 λεπτό. Τα προγράμματα μπορούν επίσης να συνδεθούν για συνδυασμένη χρήση

Το σύστημα διαθέτει λειτουργίες επεξεργασίας, εκκαθάρισης και εισαγωγής με έλεγχο εξόδου σήματος χρόνου (έλεγχος των ενεργειών ON/OFF των αντικειμένων δοκιμής). Κατά την εκτέλεση του προγράμματος, υποστηρίζει τμήματα άλματος και λειτουργίες κράτησης. Η οθόνη επιτρέπει την προσαρμογή του οπίσθιου φωτισμού με προσαρμόσιμες ρυθμίσεις διάρκειας. Η προστασία οθόνης μπορεί να διαμορφωθεί για χρονομετρημένο ή μη αυτόματο τερματισμό λειτουργίας. Τα βασικά χαρακτηριστικά περιλαμβάνουν αναπαραγωγή προγράμματος, εντολή COPY, λειτουργίες σύνδεσης και επεξεργασία τίτλου πειράματος. Διατηρεί τα προγράμματα κατά τη διάρκεια διακοπών ρεύματος και συνεχίζει αυτόματα την εκτέλεση κατά την επανασύνδεση. Οι προγραμματισμένες λειτουργίες εκκίνησης/τερματισμού, οι δυνατότητες προσαρμογής ημερομηνίας/ώρας, μηχανισμοί κλειδώματος πλήκτρων/οθόνης και προβολή εικόνων σε κατάσταση αναμονής είναι όλα ενσωματωμένα

9.έλεγχος λειτουργίας εξόδου

Αυτόματος έλεγχος εξόδου PID+ SSR. Το PID προσαρμόζει αυτόματα την απόδοση θέρμανσης. Το σύστημα ψύξης διαθέτει ηλεκτρονικό έλεγχο βαλβίδας εκτόνωσης ψυχρού άκρου και πολλαπλών κατευθύνσεων, επιτρέποντας τις αντίστοιχες ρυθμίσεις της βαλβίδας με βάση τη θερμοκρασία και την πίεση αναρρόφησης/εξαγωγής συμπιεστή για βελτιστοποίηση των συνθηκών λειτουργίας. Ο ηλεκτρονικός έλεγχος βαλβίδας εκτόνωσης μπορεί να εναλλάσσεται μεταξύ ελέγχου πίεσης εξατμιστή και συμβατικού ελέγχου θερμοκρασίας

10.λειτουργία επικοινωνίας

Μπορεί να συνδεθεί στον υπολογιστή για να εμφανίσει την καμπύλη και να συλλέξει δεδομένα.

Μπορεί να χρησιμοποιηθεί ως σύστημα παρακολούθησης και τηλεχειρισμού.

Πολλά μηχανήματα μπορούν να ελεγχθούν συγχρονισμένα.

RS-485/RS-232

Διεπαφή Ethernet RJ45

USB joggle.

11.αποθήκευση σε μονάδα USB

Μπορείτε να συνδέσετε 1G-32G USB για λήψη ιστορικών καμπυλών, ιστορικών δεδομένων, παραμέτρων συστήματος ελέγχου και λειτουργίας hot plug

12.μέθοδος καταγραφής δεδομένων

Η μνήμη RAM με προστασία μπαταρίας, 8-10 ετών, μπορεί να εξοικονομήσει την καθορισμένη τιμή της συσκευής, την τιμή δειγματοληψίας και τον χρόνο δειγματοληψίας. η περίοδος εγγραφής καμπύλης μπορεί να ρυθμιστεί 30~180 δευτερόλεπτα, ο μέγιστος χρόνος μνήμης μπορεί να αποθηκεύσει συνεχείς ιστορικές καμπύλες για 90 ημέρες, ιστορικά δεδομένα (όταν ο χρόνος δειγματοληψίας είναι 1 λεπτό), χωρίς συνεχή χρήση, τα δεδομένα μπορούν να αποθηκευτούν για περισσότερα από 10 χρόνια

13.λειτουργία μνήμης απενεργοποίησης

Η λειτουργία ανάκτησης διακοπής ρεύματος μπορεί να ρυθμιστεί ως: θερμή εκκίνηση/κρύα εκκίνηση/στάσιμο.

14.προγραμματίστε τη λειτουργία εκκίνησης

Μπορείτε να ρυθμίσετε την ώρα εκκίνησης κατά βούληση. Μετά την ενεργοποίηση του ρεύματος, το μηχάνημα θα λειτουργεί αυτόματα όταν τελειώσει ο χρόνος.

15.σύστημα συμβατότητας λογισμικού

λειτουργικό σύστημα Windows

16.λειτουργικότητα ανοιχτού λογισμικού

Υποστήριξη κώδικα ανώτερου επιπέδου τρίτων για τον έλεγχο των λειτουργιών εκκίνησης, διακοπής και εγγραφής δεδομένων της συσκευής

Σημείωση: Ο ελεγκτής παρέχει λειτουργικούς κωδικούς και ο χρήστης μπορεί να επεξεργαστεί το ανώτερο πρόγραμμα λογισμικού υπολογιστή για να πραγματοποιήσει ενοποιημένη παρακολούθηση και έλεγχο

17.συνδέσεις δικτύου

Μπορεί να συνδεθεί στο Ethernet μέσω επαγγελματικού λογισμικού και μπορεί να ελέγχεται εξ αποστάσεως και να υποβοηθείται μέσω του δικτύου. Μπορεί επίσης να συλλέγει δεδομένα δοκιμών μέσω του δικτύου και μπορεί να ελέγχει πολλά μηχανήματα ταυτόχρονα.

18.εμφάνιση κατάστασης

Στο επάνω μέρος του εξοπλισμού, εγκαταστήστε έναν κυλινδρικό τρίχρωμο συναγερμό ήχου και φωτός (χρησιμοποιώντας φώτα LED). Όταν ολοκληρωθεί η εκκίνηση ή η λειτουργία, η κίτρινη λυχνία παραμένει αναμμένη. όταν λειτουργεί κανονικά, το πράσινο φως παραμένει αναμμένο. όταν εμφανίζεται συναγερμός έκτακτης ανάγκης ή βλάβης εξοπλισμού, το κόκκινο φως παραμένει αναμμένο και ο βομβητής ηχεί κατά διαστήματα.

19.ανεμιστήρας κυκλοφορίας

Ανθεκτικό σε υψηλές θερμοκρασίες, κινητήρας με μακρύ άξονα, ασφάλεια κινητήρα σε εξωτερικό χώρο, ο άξονας εκτείνεται στο εσωτερικό, το άκρο της ουράς του άξονα είναι εγκατεστημένο με τροχό ανεμιστήρα ανάμειξης. ειδικά μέτρα μόνωσης και σύστημα απαγωγής θερμότητας για τη βελτίωση της ασφάλειας του κινητήρα.

20.λειτουργία ελέγχου θέρμανσης

Ο ελεγκτής θερμοκρασίας στέλνει εντολές με βάση τις προκαθορισμένες θερμοκρασίες και σήματα από τον αισθητήρα θερμοκρασίας μέσα στο θάλαμο δοκιμής. Μέσω ενός λογικού κυκλώματος, ρυθμίζει τη μονάδα ελέγχου SSR για να ρυθμίσει την έξοδο του θερμαντήρα. Αυτό το σύστημα λειτουργεί αξιόπιστα με τεχνολογία ανέπαφων, λειτουργία χωρίς σπινθήρες, μεγάλη διάρκεια ζωής, χαμηλό θόρυβο, απόδοση χωρίς ηλεκτρομαγνητικές παρεμβολές, γρήγορη ταχύτητα εναλλαγής, ισχυρή αντιπαρεμβολική ικανότητα, συμπαγή σχεδιασμό, αντοχή σε κραδασμούς και κραδασμούς, αντιεκρηκτική, υγρασία και ανθεκτικά στη διάβρωση χαρακτηριστικά. Επιτυγχάνει άμεσο έλεγχο φορτίων υψηλού ρεύματος μέσω ελάχιστων σημάτων εισόδου.

VIII. Σύστημα προστασίας ασφαλείας

1.        προστασία υπερθερμοκρασίας

Το κιβώτιο δοκιμής είναι ανεξάρτητη και ρυθμιζόμενη ηλεκτρονική συσκευή προστασίας υπερθέρμανσης, αυτόματη προστασία ισορροπίας πίεσης.

2.        σύστημα ψύξης

Υπερθέρμανση συμπιεστή, προστασία υψηλής πίεσης, προστασία από υπερένταση κινητήρα.

3.        ανεμιστήρας κυκλοφορίας

 προστασία υπερφόρτωσης

4.        θερμιδωτή

Προστασία υπερθερμοκρασίας: προστασία από βραχυκύκλωμα

5.        σύστημα ύγρανσης

Προστασία από έλλειψη νερού από ξηρό έγκαυμα, προστασία από όριο θερμοκρασίας υγραντήρα, προστασία βραχυκυκλώματος υγραντήρα

6.        γενική προσφορά

Προστασία από υπερτάσεις, υπερφόρτωση και προστασία από βραχυκύκλωμα

7.        κύκλωμα ελέγχου

Προστασία υπερφόρτωσης και βραχυκυκλώματος

8.        σύστημα ψύξης συμπιεστή

Προστασία υπερφόρτωσης ανεμιστήρα ψύξης

IX. Πρότυπα αποδοχής και επαλήθευση από τρίτους

1. Κριτήρια αποδοχής: Οι τεχνικοί δείκτες πρέπει να είναι σύμφωνα με τις μεθόδους που καθορίζονται στην «Τεχνική Συμφωνία» που υπογράφεται και από τα δύο μέρη.

2. Μέθοδος αποδοχής: η επίσημη αποδοχή πραγματοποιείται στον ιστότοπο του αγοραστή.

3. Πριν από την παράδοση, ο αγοραστής θα ζητήσει από τρίτο μέρος (βαθμονομημένο από το Εθνικό Κέντρο Ποιότητας Εξοπλισμού Περιβαλλοντικών Δοκιμών και εξέδωσε έγκυρη έκθεση επιθεώρησης) να συμμετάσχει

Το τέλος αποδοχής βαρύνει τον αγοραστή. Εάν η πρώτη αποδοχή αποτύχει, το κόστος της επόμενης αποδοχής μετά τη βελτίωση του προμηθευτή θα βαρύνει τον προμηθευτή

Αναλαμβάνει ο κυνόδοντας.

4. Ο πελάτης αναθέτει στο Εθνικό Κέντρο Ποιότητας Δοκιμών Εξοπλισμού Περιβαλλοντικών Δοκιμών να επαληθεύσει,

Χ. Κατάλογος βασικών υλικών

XI. Υποστήριξη δεδομένων του εξοπλισμού κατά την έξοδο από το εργοστάσιο

1.        εργοστασιακή λίστα συσκευασίας του εξοπλισμού                    1 αντίγραφο

2.        σχηματικό διάγραμμα ηλεκτρικού εξοπλισμού               1 αντίγραφο

3.        εγχειρίδιο εξοπλισμού                                  1 αντίγραφο

4.        πιστοποιητικό προσόντων εξοπλισμού                      1 αντίγραφο

5.        κάρτα εγγύησης εξοπλισμού                             1 αντίγραφο

6.        έκθεση επιθεώρησης του εξοπλισμού                      1 αντίγραφο

7.        βρεγμένη γάζα μπάλας                                      5 τεμάχια

8.        Λογισμικό παρακολούθησης ελεγκτή-δίσκος                     1 τεμάχιο

9.        δίσκος ραφιών δειγμάτων δοκιμής                                 2 τεμάχια

10.    ράβδοι στήριξης                                  4 τεμάχια

XII. Διασφάλιση ποιότητας και δέσμευση εξυπηρέτησης

1.        Σκοπός: Με βάση την έννοια του αμοιβαίου οφέλους και της υπηρεσίας win-win, ανταποκρίνεται πλήρως στις ανάγκες των πελατών, για την επίτευξη της ικανοποίησης των πελατών.

2.        Προπώληση: επαγγελματική τεχνική διαβούλευση, πρόταση σχεδίου δοκιμής προϊόντος, εγκατάσταση θαλάμου δοκιμής και σχέδιο κατασκευής.

3.        Στη διαδικασία των πωλήσεων: επικοινωνία πελατών, αναφορά προόδου, καθοδήγηση, εγκατάσταση, εντοπισμός σφαλμάτων, δοκιμαστική λειτουργία κ.λπ., και συνεργασία με πελάτες για μέτρηση.

4.        Εκπαίδευση: Σύμφωνα με τις απαιτήσεις της σύμβασης, μπορεί να παρέχεται επιτόπια εκπαίδευση κατά την εγκατάσταση, τον εντοπισμό σφαλμάτων και τη χρήση του εξοπλισμού για τους χρήστες. Οι χρήστες μπορούν να διευθετηθούν να έρθουν στην εταιρεία για επιτόπια τεχνική εκπαίδευση κατά τον εργοστασιακό εντοπισμό σφαλμάτων του εξοπλισμού, έτσι ώστε οι πελάτες να μπορούν να κατανοήσουν την απόδοση του εξοπλισμού, να εκπαιδεύσουν τη σωστή μέθοδο χρήσης, να μειώσουν την αστοχία που προκαλείται από ακατάλληλη χρήση του εξοπλισμού και να εξοικονομήσουν το κόστος συντήρησης για τους πελάτες.

5.        Υπηρεσίες μετά την πώληση: Τεχνική εκπαίδευση: Λειτουργία και συντήρηση, αντιμετώπιση προβλημάτων κοινών βλαβών. Τακτική παρακολούθηση: επιθεώρηση εξοπλισμού, εξάλειψη πιθανών κινδύνων, διάδοση των πιο πρόσφατων ενημερώσεων του κλάδου. Εξειδικευμένη υποστήριξη αποθεμάτων ανταλλακτικών. Η αποκλειστική ομάδα εξυπηρέτησης μετά την πώληση διασφαλίζει την έγκαιρη και αποτελεσματική επίλυση σφαλμάτων με αποτελεσματικές υπηρεσίες επισκευής.

6.        Δέσμευση εξυπηρέτησης: Μέθοδος: Γραμμή εξυπηρέτησης πελατών 24/7 και αποκλειστικό email. Απαιτήσεις: Παρέχετε σαφείς απαντήσεις εντός 4 ωρών. Για επιτόπιες υπηρεσίες: Απαιτείται 24ωρη άφιξη εντός της επαρχίας, 24ωρη εξυπηρέτηση για πελάτες εκτός επαρχίας. Ειδικές ομάδες πωλήσεων και μετά την πώληση βρίσκονται στα γραφεία της Dongguan ή της τοπικής εταιρείας. Τα χρονοδιαγράμματα επισκευής μπορούν να αποτελέσουν αντικείμενο διαπραγμάτευσης βάσει συγκεκριμένων περιστάσεων. Από την ημερομηνία αποδοχής, ο εξοπλισμός παραμένει πλήρως καλυμμένος από την εγγύησή μας ενός έτους (εξαιρουμένων των ζημιών που προκαλούνται από φυσικές καταστροφές, διακοπές ρεύματος, ακατάλληλη λειτουργία ή σφάλματα συντήρησης). Εάν ο θάλαμος δοκιμής παρουσιάσει δυσλειτουργία λόγω κατασκευαστικών ελαττωμάτων ενώ οι χρήστες συμμορφώνονται με τις οδηγίες αποθήκευσης, χρήσης και εγκατάστασης, οι τεχνικοί μας θα παρέχουν δωρεάν επισκευές εντός των συμφωνημένων ωρών σέρβις κατόπιν ειδοποίησης. Για ζητήματα μετά την εγγύηση, δεσμευόμαστε να τα επιλύσουμε εγκαίρως με λογικές χρεώσεις για εργασία και υλικά.

XIII. Συσκευασία και μεταφορά:

1. Συσκευασία: Κουτιά συσκευασίας μεταφοράς που πληρούν τις απαιτήσεις του QB/BWD008-2001

2. Τρόπος μεταφοράς: Εμπορευματικό

XIV. Εκπαίδευση

Η επιτόπια εκπαίδευση μπορεί να παρέχεται όταν ο εξοπλισμός εγκατασταθεί, διορθωθεί και τεθεί σε χρήση σύμφωνα με τις απαιτήσεις της σύμβασης.

Οι χρήστες μπορούν να διευθετηθούν να έρθουν στην εταιρεία για επιτόπια τεχνική εκπαίδευση κατά τη διάρκεια του εντοπισμού σφαλμάτων του εξοπλισμού, έτσι ώστε οι πελάτες να μπορούν να κατανοήσουν την απόδοση του εξοπλισμού και να εκπαιδεύσουν τη σωστή χρήση

Μέθοδοι, λειτουργία και συντήρηση, ανίχνευση κοινών σφαλμάτων και αντιμετώπιση προβλημάτων, μείωση της αστοχίας που προκαλείται από ακατάλληλη χρήση του εξοπλισμού, εξοικονόμηση πελατών

Κατά προσέγγιση κόστος συντήρησης

XV. Διάγραμμα δομής κουτιού
