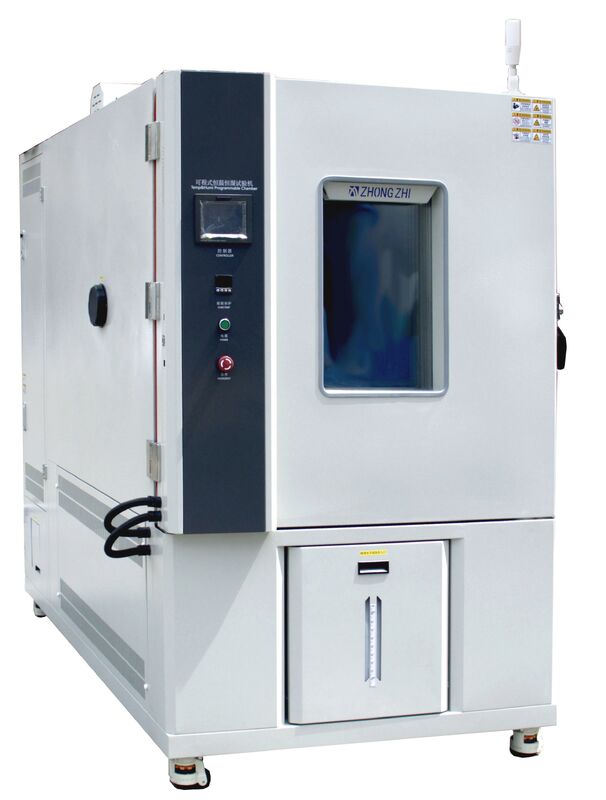

Προγραμματιζόμενος θάλαμος δοκιμής σταθερής θερμοκρασίας και υγρασίας

I. Βασικές λειτουργίες και προφυλάξεις κατά τη χρήση του εξοπλισμού

1.        επισκόπηση προϊόντος

Αυτή η σειρά προϊόντων χρησιμοποιείται κυρίως για την προσομοίωση των σκληρών περιβαλλόντων υψηλής θερμοκρασίας, χαμηλής θερμοκρασίας και υγρασίας που ενδέχεται να συναντήσουν ηλεκτρονικά όργανα, νέα υλικά, ηλεκτρικός εξοπλισμός, εξαρτήματα οχημάτων, μέταλλα, ηλεκτρονικά προϊόντα και αεροδιαστημικά υλικά κατά τη μεταφορά, την αποθήκευση και τη χρήση. ή σε εναλλασσόμενες συνθήκες υψηλής και χαμηλής θερμοκρασίας. Έχουν σχεδιαστεί για να δοκιμάζουν την αντοχή του υλικού, του εξαρτήματος ή του οργάνου σε υψηλές θερμοκρασίες, κρύο και υγρασία, καθώς και πιθανή ζημιά και μειωμένη διάρκεια ζωής

2.        λειτουργία προϊόντος

Αυτή η σειρά εργαστηρίων θερμοκρασίας είναι κατάλληλη για τη δοκιμή αξιοπιστίας βιομηχανικών προϊόντων, με τα χαρακτηριστικά της ακρίβειας ελέγχου θερμοκρασίας και της ευρείας περιοχής ελέγχου. Ο δείκτης απόδοσης πληροί τις απαιτήσεις του GB/T5170 "Μέθοδος επαλήθευσης βασικών παραμέτρων εξοπλισμού περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα- Εξοπλισμός δοκιμής χαμηλής θερμοκρασίας, υψηλής θερμοκρασίας και σταθερής θερμοκρασίας".

3.        περιορισμοί δείγματος δοκιμής

Δοκιμή και αποθήκευση δειγμάτων εύφλεκτων, εκρηκτικών και πτητικών ουσιών

Δοκιμή και αποθήκευση δειγμάτων διαβρωτικού υλικού

Δοκιμή ή αποθήκευση βιολογικών δειγμάτων

Δοκιμή και αποθήκευση δειγμάτων με ισχυρές πηγές ηλεκτρομαγνητικών εκπομπών

4.        απαιτήσεις κατάστασης φορτίου

Η συνολική μάζα του φορτίου δεν πρέπει να υπερβαίνει τα 50 Kg ανά κυβικό μέτρο όγκου στούντιο

Ο συνολικός όγκος του φορτίου δεν είναι μεγαλύτερος από το 1/5 του όγκου του στούντιο

Σε οποιοδήποτε τμήμα κάθετο προς την επικρατούσα διεύθυνση του ανέμου, το άθροισμα των περιοχών φορτίου δεν πρέπει να είναι μεγαλύτερο από αυτό στην τοποθεσία

Το εμβαδόν διατομής του στούντιο είναι 1/3. Το φορτίο δεν πρέπει να εμποδίζει τη ροή του αέρα όταν τοποθετείται

II. Θέση εγκατάστασης εξοπλισμού και συνθήκες περιβάλλοντος λειτουργίας

1.        απαιτήσεις τοποθεσίας

Απαιτήσεις μεγέθους τοποθεσίας εγκατάστασης εξοπλισμού

Α: όχι λιγότερο από 800 mm

Β: όχι λιγότερο από 500 mm

C: όχι λιγότερο από 1500 mm

Το έδαφος είναι επίπεδο και καλά αεριζόμενο

Δεν υπάρχει ισχυρός κραδασμός γύρω από τον εξοπλισμό

Δεν υπάρχει ισχυρό ηλεκτρομαγνητικό πεδίο γύρω από τον εξοπλισμό

Δεν υπάρχουν εύφλεκτες, εκρηκτικές, διαβρωτικές ουσίες και σκόνη γύρω από τον εξοπλισμό

Αφήστε κατάλληλο χώρο γύρω από τον εξοπλισμό για χρήση και συντήρηση

2.        κατάσταση περιβάλλοντος

Θερμοκρασία: 5~30℃, σχετική υγρασία μικρότερη από 85% RH

Πίεση αέρα: 86kPa~106kPa

3.        μέγιστη ισχύς

Το συνολικό εγκατεστημένο 7,1 Kw είναι 1,5 Kw για ισχύ ψύξης, 2,8 Kw για ισχύ θέρμανσης, 1,8 KW για ισχύ ύγρανσης και 0,2 Kw για άλλη ισχύ

4.        μέγιστο ρεύμα

≤22A

5.        ύγρανση εξοπλισμού και παροχή νερού

Η πίεση παροχής νερού είναι 0,2~0,4Mpa, η διάμετρος του σωλήνα παροχής νερού είναι 20mm και η ποιότητα του νερού της παροχής νερού πρέπει να πληροί το πρότυπο νερού τρίτου επιπέδου που καθορίζεται στο GB/T 6682-2008 Αναλυτικές Προδιαγραφές Νερού Εργαστηρίου και Μέθοδοι δοκιμής. Ο εξοπλισμός έχει μια δεσμευμένη διεπαφή παροχής νερού με εσωτερικό σπείρωμα 1/2" και ο εξοπλισμός είναι εξοπλισμένος με δεξαμενή νερού με όγκο περίπου 20L

6.        έξοδος αποχέτευσης

Παρέχεται αποχέτευση κοντά στον εξοπλισμό, εντός 2 μέτρων πίσω από τον εξοπλισμό,

Σημείωση: Οδηγήστε το συμπύκνωμα και το νερό από το μετρητή για να ρέουν έξω από τη δεξαμενή

7.        συνθήκες τροφοδοσίας και πηγές ενέργειας

AC380V Τριφασικό τετρασύρματο + προστατευτική γείωση

Εύρος επιτρεπόμενης διακύμανσης τάσης: ±10%V

Επιτρεπόμενο εύρος διακύμανσης συχνότητας: (50±0,5)HZ

Τροφοδοσία σε λειτουργία TN-S ή TT

Η αντίσταση γείωσης του προστατευτικού καλωδίου γείωσης είναι μικρότερη από 4Ω

Οι χρήστες πρέπει να διαμορφώσουν την αντίστοιχη χωρητικότητα του διακόπτη αέρα ή τροφοδοσίας για τον εξοπλισμό στο χώρο εγκατάστασης και αυτός ο διακόπτης πρέπει να ελέγχεται ανεξάρτητα για τη χρήση του εξοπλισμού

III. Όγκος και μέγεθος

1. μοντέλο

CZ-A-225G

2. όγκος εξοπλισμού

225 λίτρα

3. μέγεθος του θαλάμου δοκιμής

Π (πλάτος) 500 mm * Υ (ύψος) 750 mm * Β (βάθος) 600 mm

4. εξωτερικές διαστάσεις του θαλάμου δοκιμής

Π (πλάτος) 700 mm * Υ (ύψος) 1850 mm * Β (βάθος) 1660 mm

Σημείωση: Το μέγεθος του εξαρτήματος πέρα ​​από τον μεντεσέ της πόρτας του μηχανήματος δεν περιλαμβάνεται! Επιβεβαιώστε τις εξωτερικές διαστάσεις σύμφωνα με το σχέδιο τριών όψεων τελικού σχεδίου!

VI. Βασικές παράμετροι απόδοσης

1.        κατάσταση δοκιμής

Η δοκιμή απόδοσης θερμοκρασίας μετράται σύμφωνα με τις σχετικές διατάξεις του GB/T 5170.2-2017 Εξοπλισμός δοκιμής θερμοκρασίας όταν η θερμοκρασία περιβάλλοντος είναι +25℃ και το φορτίο είναι κενό. ο αισθητήρας τοποθετείται στην έξοδο της μονάδας διαχείρισης αέρα

2.        εύρος θερμοκρασίας

-70℃～+150 ℃

3.        εύρος υγρασίας

20%RH~98%RH (όπως φαίνεται παρακάτω), δεν υπάρχει θερμαντικό φορτίο κατά τη διάρκεια της δοκιμής υγρασίας

4.        διακύμανση θερμοκρασίας

≦±0,5℃

5.        ομοιομορφία θερμοκρασίας

≤2,0℃ (χωρίς φορτίο)

6.        αναχώρηση θερμοκρασίας

≥±2,0℃ (χωρίς φορτίο)

7.        σχετική διακύμανση υγρασίας

≦±2,5% RH

8.        απόκλιση υγρασίας

≥75% RH,≤+2-3%RH;

<75%RH,≤±5%RH;

9.        ρυθμός θέρμανσης

≥3℃/min (υπό συνθήκες πλήρους μέσου όρου χωρίς φορτίο)

10.    ρυθμός ψύξης

≥1,2℃/λεπτό (υπό συνθήκες πλήρους μέσου όρου χωρίς φορτίο)

11.    θόρυβος εργασίας

≥75 dB (μετρήθηκε 1 m μπροστά από την πύλη του εξοπλισμού και 1,2 m πάνω από το έδαφος)

12.    το πρότυπο

GB/T-2423.1-2008 (IEC60068-2-1) Δοκιμή Α: μέθοδος δοκιμής χαμηλής θερμοκρασίας.

GB/T-2423.2-2008 (IEC60068-2-2) Δοκιμή Β: μέθοδος δοκιμής υψηλής θερμοκρασίας.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Περιβαλλοντική δοκιμή Μέρος 2 Μέθοδος δοκιμής Δοκιμή δοκιμής σταθερής υγρασίας και θερμότητας καμπίνας.

GB/T-2423.4-2008 (IEC60068-2--30:2005) Περιβαλλοντική δοκιμή για ηλεκτρικά και ηλεκτρονικά προϊόντα Μέρος 2: Μέθοδος δοκιμής Δοκιμή Db: Εναλλασσόμενη υγρασία και θερμότητα (κύκλος 12h+12h)

Μέθοδος δοκιμής υψηλής θερμοκρασίας GJBl50.3-2009 (MIL-STD-810D).

Μέθοδος δοκιμής χαμηλής θερμοκρασίας GJBl50.4-2009 (MIL-STD-810D).

13.    μέθοδος δοκιμής

GB/T-10586-2008 Τεχνικές συνθήκες θαλάμου δοκιμής χαμηλής θερμοκρασίας

GB/T 5170.1-2016 Μέθοδος επιθεώρησης εξοπλισμού περιβαλλοντικών δοκιμών ηλεκτρικών και ηλεκτρονικών προϊόντων-Μέρος 1: Γενικοί κανόνες

GB/T 5170.2-2017 Μέθοδος επιθεώρησης εξοπλισμού περιβαλλοντικών δοκιμών Μέρος 2: Εξοπλισμός δοκιμής θερμοκρασίας

GB/T 5170.5-2016 Εξοπλισμός περιβαλλοντικών δοκιμών για ηλεκτρικά και ηλεκτρονικά προϊόντα-Μέθοδος επιθεώρησης-Μέρος 5: Εξοπλισμός δοκιμής υγρής θερμότητας

GB/T5170.18-2005 Μέθοδος επαλήθευσης βασικών παραμέτρων εξοπλισμού δοκιμής περιβάλλοντος για ηλεκτρικά και ηλεκτρονικά προϊόντα εξοπλισμός δοκιμής συνδυασμού κύκλου θερμοκρασίας/υγρασίας

V. Χαρακτηριστικά δομής θαλάμου

1.        διάταξη της δομής του θαλάμου δοκιμής

Ο θάλαμος δοκιμής υιοθετεί την ενσωματωμένη διάταξη δομής, με τον θάλαμο δοκιμής μπροστά και τον θάλαμο ελέγχου στο πίσω μέρος.

Το κάτω μέρος του εξοπλισμού είναι εξοπλισμένο με τροχούς Foma για τη διευκόλυνση της μετακίνησης, τοποθέτησης του εξοπλισμού

Ο εξωτερικός θάλαμος του εξοπλισμού είναι κατασκευασμένος από χαλύβδινη βαφή ψημένης σε πλάκα ψυχρής έλασης, πάχους 1,2mm και χρώματος ανοιχτού γκρι RAL7035. Ο εσωτερικός θάλαμος είναι κατασκευασμένος από ανοξείδωτο χάλυβα SUS304# με πάχος 1,2mm.

Ο εξοπλισμός υιοθετεί τη δομή του πλαισίου στο σύνολό του και το κάτω μέρος του θαλάμου συγκολλάται με χάλυβα καναλιού για να αυξήσει την αντοχή του θαλάμου

Υλικό μόνωσης: σκληρός αφρός πολυουρεθάνης + ίνες γυαλιού πάχους 100mm

Το πίσω μέρος του εξοπλισμού είναι εξοπλισμένο με διακόπτη προστασίας κυκλώματος ολικής ισχύος, καλώδιο τροφοδοσίας και σωλήνα αποχέτευσης

Η στεγανοποίηση της πόρτας του θαλάμου υιοθετεί λωρίδα σφράγισης σιλικόνης, η οποία είναι ειδικά προσαρμοσμένη και έχει αντοχή σε υψηλή θερμοκρασία, μη τοξικότητα και εξαιρετικά ευελιξία

Το κάτω μέρος του εσωτερικού θαλάμου είναι εξοπλισμένο με μια οπή αποστράγγισης, η οποία μπορεί να εκκενώσει γρήγορα το συμπύκνωμα

Μια αυτόματη οπή εκτόνωσης πίεσης τοποθετείται στην κορυφή του θαλάμου

2.              αποστραγγίστε το νερό

Το κάτω μέρος του εσωτερικού θαλάμου είναι εξοπλισμένο με μια οπή αποστράγγισης και το σύστημα αποστράγγισης είναι τοποθετημένο στην πίσω πλευρά του εξοπλισμού. Ο σωλήνας αποστράγγισης εισάγεται στο σύστημα δικτύου σωλήνων αποστράγγισης του χρήστη (ο χρήστης παρέχει τη διεπαφή δικτύου σωλήνων αποστράγγισης επιτόπου)

3.        τρύπα ανακούφισης πίεσης

Πολλαπλή ισορροπία πίεσης Τα παράθυρα είναι τοποθετημένα στην άκρη του πίσω μέρους του θαλάμου. Όταν η πόρτα του θαλάμου διακόπτη ανοίγει ή ο αέρας στο εσωτερικό του θαλάμου διαστέλλεται, η πίεση μπορεί να εκφορτιστεί γρήγορα και αυτόματα.

4.        πόρτα θαλάμου

Πόρτα μονής μεντεσέ, αποτελεσματικό διάφανο μέγεθος W500mm*H750mm

Το υλικό της πόρτας είναι το ίδιο με το υλικό του αμαξώματος

Κλειδαριά πόρτας εισαγόμενη, ανοιχτή εξωτερικά

Το μονωτικό υλικό πάχους 100mm είναι άκαμπτος αφρός πολυουρεθάνης

Ένας δίσκος συλλογής νερού έχει σχεδιαστεί κάτω από την πόρτα για να εμποδίζει το νερό της συμπύκνωσης να πέσει στο εξωτερικό έδαφος.

5.        υλικό εσωτερικού θαλάμου

Χρησιμοποιείται πλάκα από ανοξείδωτο χάλυβα SUS304#, χρησιμοποιείται εξοπλισμός κοπής με λέιζερ ακριβείας για την κοπή και την κάμψη αναδιπλούμενου κρεβατιού CNC και στη συνέχεια χρησιμοποιείται συγκόλληση τόξου αργού για πλήρη συγκόλληση, στίλβωση και στίλβωση. η χαλύβδινη πλάκα έχει πάχος 1,2 mm. Το πλαίσιο ευρετηρίου στήριξης παλετών ραφιών δειγμάτων έχει ρυθμιστεί και στις δύο πλευρές του εσωτερικού θαλάμου, το οποίο μπορεί να ρυθμίσει την απόσταση μεταξύ των ραφιών δειγμάτων

6.        υλικό εξωτερικού θαλάμου

Χρησιμοποιώντας χαλύβδινες πλάκες ψυχρής έλασης, χρησιμοποιείται εξοπλισμός κοπής με λέιζερ ακριβείας για κοπή και δίπλωμα CNC για διαμόρφωση, ακολουθούμενη από συγκόλληση και στίλβωση με συγκόλληση τόξου αργού. Αφού η επιφάνεια της χαλύβδινης πλάκας υποβληθεί σε συνολική πλύση με οξύ για την απομάκρυνση της σκουριάς, στη συνέχεια υποβάλλεται σε επεξεργασία με βαφή ψησίματος υψηλής θερμοκρασίας. Σε σύγκριση με τη συμβατική εξωτερική βαφή, αυτή η μέθοδος έχει ως αποτέλεσμα μια πιο ευχάριστη αισθητικά εμφάνιση και ενισχυμένη αντοχή στη διάβρωση. Το πάχος της χαλύβδινης πλάκας είναι 1,2 mm (χρώμα: RAL7035 λευκό).

7.        λωρίδα στεγανοποίησης αρμού

Η λωρίδα στεγανοποίησης της πόρτας χωρίζεται σε δύο στρώματα, το εσωτερικό στρώμα είναι μια λωρίδα από καουτσούκ πυριτίου που μπορεί να απομονώσει πλήρως τον εσωτερικό θάλαμο από το εξωτερικό υπό συνθήκες υψηλής και χαμηλής θερμοκρασίας. η λωρίδα από καουτσούκ σιλικόνης μπορεί να λειτουργήσει για μεγάλο χρονικό διάστημα χωρίς σκλήρυνση και γήρανση στην περιοχή από μείον 80℃ έως συν 200℃.

8.        μεντεσέδες από ανοξείδωτο χάλυβα

Στην αριστερή πλευρά της πόρτας του θαλάμου, τοποθετείται ένα σετ μεντεσέδων υψηλής αντοχής. Ένας μόνο μεντεσέ μπορεί να αντέξει 3 τόνους δύναμης οριζόντια και να συνεχίσει να κάμπτεται προς την αντίθετη κατεύθυνση. Τα δύο κομμάτια του μεντεσέ παραμορφώνονται εντελώς και συγχωνεύονται σε ένα χωρίς να σπάσουν.

9.        πόμολο

Η κλειδαριά της πόρτας είναι μια κλειδαριά πόρτας που σφίγγει με ρολό:

Η πόρτα του θαλάμου χρησιμοποιείται τόσο εσωτερικά όσο και εξωτερικά, χρησιμοποιώντας την αρχή του μοχλού, με ισχυρό επείγοντα χαρακτήρα, εξοικονόμηση δύναμης και μπορεί να ανοιγοκλείνει με το ένα χέρι.

10.    δομή εξόδου αέρα

Υιοθετείται ο τρόπος αναγκαστικής εσωτερικής κυκλοφορίας με κυκλοφορία ισχυρού ανέμου, στον οποίο ο αέρας βγαίνει στο πάνω μέρος και επιστρέφει στο κάτω μέρος. Η πλάκα οδηγός της εξόδου μπορεί να διανείμει τον κρύο και ζεστό αέρα σε όλο το εσωτερικό του σώματος αποθήκευσης, το οποίο είναι ομοιόμορφο και σταθερό

11.    ανεμοτροχός αλουμινίου

Ο φυγοκεντρικός τροχός αλουμινίου πολλαπλών πτερύγων έχει τα χαρακτηριστικά του μικρού βάρους, του μεγάλου όγκου αέρα, της υψηλής πίεσης ανέμου και είναι ανθεκτικός σε υψηλή και χαμηλή θερμοκρασία, μικρό συντελεστή διαστολής και χαμηλό θόρυβο λειτουργίας.

12.    παράθυρο παρατήρησης

Η πόρτα του κιβωτίου είναι εξοπλισμένη με ένα κοίλο μεγάλο γυάλινο παράθυρο παρατήρησης πολλαπλών στρώσεων, το οποίο διαθέτει ηλεκτρική θέρμανση (αυτόματα ρυθμιζόμενη) αντιπαγετική και αντισυμπυκνωμένη συσκευή. Το παράθυρο είναι εξοπλισμένο με ένα σετ λαμπτήρων φωτισμού παραθύρων, επιτρέποντάς σας να παρατηρήσετε με σαφήνεια την κατάσταση δοκιμής των δειγμάτων μέσα στο κουτί μέσω του παραθύρου παρατήρησης ανά πάσα στιγμή.

13.    σύνδεση οργάνου

Ανοίγεται μία οπή στην αριστερή πλευρά του θαλάμου, με διάμετρο 100 mm, και παρέχεται κάλυμμα οπής και πώμα σιλικαζέλ

14.    δοκιμάστε το ράφι υλικού

Ο ανοξείδωτος χάλυβας SUS304# είναι τρυπημένος και λυγισμένος σε ένα πλέγμα, το οποίο είναι εύκολο στη χρήση. Η απόσταση μεταξύ των ραφιών υλικών μπορεί να ρυθμιστεί τουλάχιστον 45 mm και δύο ράφια δειγμάτων είναι στάνταρ

15.    αρχή της κυκλοφορίας του αέρα

Ανεμιστήρας υψηλής ισχύος που κινείται από εξωτερικό κινητήρα με άξονα από ανοξείδωτο χάλυβα, ο κινητήρας ανεμιστήρα είναι εξωτερικός.

Ο αέρας οδηγείται από τον κινητήρα και ρέει μέσω του θερμαντήρα και του εξατμιστή ψύξης.

Αφού θερμανθεί/ψυχθεί πλήρως στην απαιτούμενη τιμή θερμοκρασίας, ο αέρας κυκλοφορεί μέσα στο θάλαμο και ανταλλάσσει θερμότητα με το δείγμα μέσω μεταφοράς

Ο αέρας αναγκάζεται να κυκλοφορήσει χρησιμοποιώντας έναν ασύγχρονο κινητήρα με μακρύ άξονα χαμηλής τάσης, ανθεκτικό σε υψηλή θερμοκρασία

Χρησιμοποιείται φυγοκεντρικός ανεμιστήρας πολλαπλών πτερύγων και οι λεπίδες από κράμα αλουμινίου αναδεύουν τον αέρα

16.    αρχή του συστήματος ελέγχου θερμοκρασίας

Ηλεκτρικός θερμαντήρας σύρματος από κράμα νικελίου-χρωμίου υψηλής ποιότητας, έλεγχος SSR, εξοπλισμένος με ανεξάρτητο διακόπτη θερμοκρασίας προστασίας από υπερθέρμανση

Όταν ο θερμαντήρας ενεργοποιηθεί, η θερμοκρασία της επιφάνειας θα αυξηθεί.

Ο αέρας μεταφοράς θερμαίνεται από το σύρμα θέρμανσης και η θερμότητα επεκτείνεται στον αέρα και το δείγμα στο θάλαμο, έτσι ώστε να θερμανθεί και να ζεσταθεί.

Η ισχύς θέρμανσης ελέγχεται με ακρίβεια από τον αλγόριθμο PID και η ισχύς εξόδου ρυθμίζεται από ρελέ στερεάς κατάστασης.

Το σύστημα ψύξης παρέχει επαρκή ψυκτικό μέσο χαμηλής θερμοκρασίας στον εναλλάκτη θερμότητας, έτσι ώστε η θερμοκρασία του εναλλάκτη θερμότητας να είναι χαμηλότερη από τη θερμοκρασία του αέρα. Η θερμότητα στον αέρα απορροφάται και μεταφέρεται από τον εναλλάκτη θερμότητας, έτσι ώστε η θερμοκρασία του αέρα να πέφτει και να επιτυγχάνεται το αποτέλεσμα ψύξης.

Η ψυκτική ισχύς ελέγχεται με ακρίβεια από τον αλγόριθμο PID και η ροή ψυκτικού και η ικανότητα ψύξης ρυθμίζονται από ηλεκτρομαγνητική βαλβίδα.

VI.Rψύξησύστημα

1.       συμπιεστής ψύξης

Ο ευρωπαϊκός εισαγόμενος συμπιεστής χαμηλής θερμοκρασίας υιοθετείται

2.       μέθοδος ψύξης

Αερόψυκτος συμπυκνωτής με πτερύγια, απαγωγή θερμότητας ανεμιστήρα ψύξης

3.       εξατμισόμετρο

Εναλλάκτης θερμότητας με πτερύγιο σωλήνα

4.       σετ στραγγαλισμού

Βαλβίδα θερμικής εκτόνωσης, τριχοειδής σωλήνας

5.       λειτουργία ελέγχου ψυγείου

Ο προγραμματιζόμενος λογικός ελεγκτής του συστήματος ελέγχου προσαρμόζει αυτόματα την κατάσταση λειτουργίας της ψυκτικής μηχανής σύμφωνα με τις συνθήκες δοκιμής

Κύκλωμα ψύξης αερίου επιστροφής συμπιεστή

6.       εισαγόμενα αξεσουάρ ψύξης

7.       συμπυκνωτής εξάτμισης

Ο πλακοειδής εναλλάκτης θερμότητας με χάλκινη συγκόλληση υψηλής θερμοκρασίας έχει μικρή επιφάνεια, μικρή απώλεια ενέργειας και υψηλή απόδοση μεταφοράς θερμότητας

8.       κρυογόνο

Χρησιμοποιήστε το R404a/R23, ένα φιλικό προς το περιβάλλον ψυκτικό μέσο με δείκτη καταστροφής του όζοντος 0

9.       διαδικασία συγκόλλησης πλήρωσης αζώτου

Συνιστάται η χρήση χάλκινου σωλήνα υψηλής ποιότητας χωρίς οξυγόνο για τον αγωγό ζεύξης χαμηλής θερμοκρασίας και θα πρέπει να διασφαλίζεται η ποιότητα συγκόλλησης του αγωγού, η πλήρωση αζώτου και η διαδικασία πρόληψης διαρροής υψηλής πίεσης 48 ωρών.

10.   έλεγχος εξοικονόμησης ενέργειας

Η εφαρμογή της τεχνολογίας ψυχρής εξισορρόπησης σε συστήματα ψύξης μπορεί να εξοικονομήσει περίπου το 30% της ηλεκτρικής ενέργειας, μειώνοντας αποτελεσματικά το λειτουργικό κόστος. Όπως φαίνεται στο παραπάνω σχήμα, η θερμική εξισορρόπηση επιτυγχάνεται ρυθμίζοντας την ποσότητα της απόδοσης θέρμανσης για να διατηρείται μια σταθερή θερμοκρασία. Αυτό σημαίνει ότι με μια σταθερή ικανότητα ψύξης συμπιεστή, η θέρμανση θα αυξάνεται με την πάροδο του χρόνου, οδηγώντας σε σπατάλη ενέργειας και περιττές δαπάνες για τους χρήστες. Αντίθετα, η τεχνολογία ψυχρής εξισορρόπησης διατηρεί μια σταθερή θερμοκρασία ρυθμίζοντας την ικανότητα ψύξης του συμπιεστή. Όταν η θερμοκρασία πλησιάζει το καθορισμένο σημείο, η ικανότητα ψύξης μειώνεται σταδιακά μέσω της ρύθμισης PID για να επιτευχθεί μια σταθερή θερμοκρασία (θεωρητικά, μπορεί να επιτευχθεί μηδενική απόδοση θέρμανσης, αλλά στην πραγματική παραγωγή, υπάρχει πάντα μια μικρή ποσότητα απόδοσης θέρμανσης), επιτυγχάνοντας έτσι τον στόχο της εξοικονόμησης ενέργειας

11.   χαρακτηριστικά του συστήματος ψύξης

ΕΝΑ.Ολόκληρος ο αγωγός του συστήματος ελέγχεται για διαρροή με πίεση 22 kg.

ΣΙ.Τα συστήματα θέρμανσης και ψύξης είναι εντελώς ανεξάρτητα.

ΝΤΟ.Εξοπλισμένο με τα επαγγελματικά τεχνικά χαρακτηριστικά της εταιρείας, εμποδίζει τη ροή αέρα υψηλής θερμοκρασίας και υψηλής πίεσης να βλάψει το σύστημα ψύξης.

ΡΕ.Όλες οι διαδικασίες λειτουργίας του συστήματος κατάψυξης ελέγχονται πλήρως από τον ελεγκτή μικροϋπολογιστή.

ΜΙ.Στο κάτω μέρος του συμπιεστή υπάρχει ένας δίσκος νερού, ο οποίος μπορεί να συλλέξει το νερό συμπύκνωσης που παράγεται από το πάγωμα.

ΦΑ.Ο συμπιεστής έχει τον δικό του αισθητήρα θερμοκρασίας PTC, ο οποίος μπορεί να πραγματοποιήσει προστασία από υπερθέρμανση όταν ο συμπιεστής υπερθερμαίνεται.

ΣΟΛ.Ο συμπιεστής έχει το δικό του προστατευτικό πίεσης λαδιού για να πραγματοποιήσει την προστασία πίεσης λαδιού του συμπιεστή.

H.Συσκευές προστασίας υψηλής και χαμηλής πίεσης παρακολουθούν την πίεση του ψυκτικού κατά τη λειτουργία του εξοπλισμού. Όταν η πίεση του ψυκτικού υγρού είναι υψηλότερη από την οριακή πίεση του συστήματος ή χαμηλότερη από την ελάχιστη πίεση που έχει ρυθμιστεί από το σύστημα, θα εκδοθεί αμέσως συναγερμός και η παροχή ρεύματος θα διακοπεί μέχρι να λυθεί η βλάβη.

ΕΓΩ.Το σύστημα ψύξης χρησιμοποιεί εισαγόμενα επώνυμα ανταλλακτικά, αξιόπιστης ποιότητας, για να εξασφαλίσει τη σταθερότητα του συστήματος.

VII. Ηλεκτρικό σύστημα ελέγχου

1.ελεγκτής

Οθόνη αφής LED LCD 7 ιντσών TFT αληθινού χρώματος (υψηλής ευκρίνειας, ανάλυση 1024*600), έξυπνος έλεγχος PID πολλαπλών ομάδων. Εμφανίζει απευθείας την τρέχουσα τιμή μέτρησης (PV). ένδειξη θερμοκρασίας? επεκτάσιμη οθόνη παρακολούθησης θερμοκρασίας πολλαπλών καναλιών. μπορεί να εμφανίσει τον αριθμό προγράμματος, το τμήμα, τον χρόνο εκτέλεσης και τον αριθμό κύκλων. Εμφάνιση γραφήματος καμπύλης. Ένδειξη κατάστασης ρελέ και PID εξόδου

2.λειτουργία εκτέλεσης

Λειτουργία προγράμματος, λειτουργία σταθερής αξίας. Όλη η διαδικασία του έξυπνου αυτόματου ελέγχου PID

3.μοντέλο ελέγχου

Ο έλεγχος συνδυασμού υγρασίας και θερμοκρασίας/μονός έλεγχος θερμοκρασίας ρυθμίζεται αυτόματα σύμφωνα με την καθορισμένη τιμή υγρασίας

4.γλώσσα

Διαθέτει εναλλαγή οθόνης μεταξύ κινέζικων, αγγλικών και ρωσικών

5.ρύθμιση λειτουργίας

Διεπαφή λειτουργίας διαλόγου ανθρώπου-μηχανής, είσοδος αφής

6.εισαγωγή θερμοκρασίας και υγρασίας

Αντίσταση πλατίνας βαθμού PT100 A ακριβείας

7.ανάλυση οθόνης

Θερμοκρασία: 0,01℃; υγρασία: 0,1% RH; χρόνος: 1 λεπτό;

8.χωρητικότητα προγράμματος και λειτουργία ελέγχου

Ο μέγιστος αριθμός προγραμμάτων που μπορούν να χρησιμοποιηθούν: 100 σετ, ένα πρόγραμμα μπορεί να αποτελείται από 1 έως 100 τμήματα. η εντολή μπορεί να επαναληφθεί έως και 999 φορές, η ρύθμιση κλίσης του προγράμματος μπορεί να ρυθμιστεί από τον άξονα χρόνου, κάθε τμήμα μεταξύ προγραμμάτων μπορεί να ρυθμιστεί σε μέγιστο 99 ώρες και 99 λεπτά, τουλάχιστον ένα λεπτό και μπορεί να ρυθμιστεί για κοινή χρήση

Διαθέτει λειτουργίες επεξεργασίας, εκκαθάρισης και εισαγωγής. Διαθέτει έλεγχο εξόδου σήματος χρόνου (για τον έλεγχο των ενεργειών ON/OFF του υπό δοκιμή αντικειμένου). Κατά την εκτέλεση του προγράμματος, υποστηρίζει παράλειψη τμημάτων και λειτουργίες διατήρησης. Η οθόνη μπορεί να προσαρμοστεί για οπίσθιο φωτισμό, με ρυθμιζόμενες ρυθμίσεις διάρκειας οπίσθιου φωτισμού. Η λειτουργία προστασίας οθόνης οθόνης επιτρέπει ρυθμίσεις χρονομετρημένου ή μη αυτόματου τερματισμού λειτουργίας. Διατίθενται η αναπαραγωγή προγραμμάτων, η ΑΝΤΙΓΡΑΦΗ, οι λειτουργίες σύνδεσης και οι λειτουργίες επεξεργασίας προγραμμάτων, όπως η ρύθμιση τίτλων πειραμάτων. Περιλαμβάνει μνήμη προγράμματος απενεργοποίησης, αυτόματη επανεκκίνηση κατά την επανασύνδεση και προγραμματισμένες λειτουργίες εκκίνησης και τερματισμού λειτουργίας. Παρέχονται επίσης λειτουργίες ρύθμισης ημερομηνίας και ώρας, λειτουργίες κλειδώματος πλήκτρων και οθόνης (LOCK) και λειτουργίες προβολής εικόνων σε κατάσταση αναμονής

9.λειτουργία ελέγχου εξόδου

Αυτόματος έλεγχος εξόδου PID+SSR. PID αυτόματη προσαρμογή της απόδοσης θέρμανσης. Η ψύξη διαθέτει κρύο άκρο και ηλεκτρονικό έλεγχο βαλβίδας εκτόνωσης πολλαπλών καναλιών, ο οποίος μπορεί να ρυθμίσει την αντίστοιχη βαλβίδα για να ρυθμίσει την κατάσταση λειτουργίας του συμπιεστή σύμφωνα με τη θερμοκρασία αναρρόφησης και εξαγωγής και την πίεση του συμπιεστή. Ο ηλεκτρονικός έλεγχος βαλβίδας εκτόνωσης μπορεί να εναλλάσσεται μεταξύ ελέγχου πίεσης εξάτμισης και συμβατικού ελέγχου θερμοκρασίας

10.λειτουργία επικοινωνίας

Μπορεί να συνδεθεί με υπολογιστή για εμφάνιση καμπύλης και λήψης δεδομένων.

Μπορεί να χρησιμοποιηθεί ως σύστημα παρακολούθησης και τηλεχειρισμού.

Πολλά μηχανήματα μπορούν να ελεγχθούν συγχρονισμένα.

RS-485/RS-232

Θύρα Ethernet RJ45

USB joggle.

11.U αποθήκευση δίσκου

Μπορεί να συνδεθεί σε 1G-32G USB για λήψη ιστορικών καμπυλών, ιστορικών δεδομένων, παραμέτρων συστήματος ελέγχου και λειτουργίας με δυνατότητα εναλλαγής

12.μέθοδος καταγραφής δεδομένων

Η μνήμη RAM με προστασία μπαταρίας μπορεί να εξοικονομήσει την καθορισμένη τιμή της συσκευής, την τιμή δειγματοληψίας και τον χρόνο δειγματοληψίας για 8-10 χρόνια. η περίοδος εγγραφής καμπύλης μπορεί να ρυθμιστεί από 30 έως 180 δευτερόλεπτα και ο μέγιστος χρόνος μνήμης μπορεί να αποθηκεύσει συνεχείς ιστορικές καμπύλες για 90 ημέρες. Τα ιστορικά δεδομένα (όταν ο χρόνος δειγματοληψίας είναι 1 λεπτό) μπορούν να αποθηκευτούν για περισσότερα από 10 χρόνια χωρίς συνεχή χρήση

13.λειτουργία μνήμης απενεργοποίησης

Η λειτουργία ανάκτησης διακοπής ρεύματος μπορεί να ρυθμιστεί ως: θερμή εκκίνηση/ψυχρή εκκίνηση/διακοπή.

14.λειτουργία έναρξης κράτησης

Ο χρόνος εκκίνησης μπορεί να ρυθμιστεί κατά βούληση. Αφού ενεργοποιηθεί η τροφοδοσία, το μηχάνημα θα λειτουργεί αυτόματα όταν τελειώσει ο χρόνος.

15.συστήματα συμβατά με λογισμικό

Λειτουργικό σύστημα Windows

16.ανοιχτές λειτουργίες λογισμικού

Υποστηρίζει κώδικα αποστολής ανώτερου επιπέδου τρίτου κατασκευαστή για τον έλεγχο των λειτουργιών εκκίνησης, διακοπής και εγγραφής δεδομένων της συσκευής

Σημείωση: Ο ελεγκτής παρέχει λειτουργικούς κωδικούς και ο χρήστης μπορεί να επεξεργαστεί το ανώτερο πρόγραμμα λογισμικού υπολογιστή για να πραγματοποιήσει ενοποιημένη παρακολούθηση και έλεγχο

17.συνδέσεις δικτύου

Μπορεί να συνδεθεί με Ethernet μέσω επαγγελματικού λογισμικού. Ο τηλεχειρισμός και η απομακρυσμένη βοήθεια μπορούν να γίνουν μέσω του δικτύου και τα δεδομένα δοκιμής μπορούν να συλλεχθούν μέσω του δικτύου. Πολλά μηχανήματα μπορούν να ελεγχθούν ταυτόχρονα.

18.εμφάνιση κατάστασης

Στο επάνω μέρος του εξοπλισμού, είναι εγκατεστημένος ένας κυλινδρικός τριών χρωμάτων ηχητικός και φωτεινός συναγερμός (με χρήση σφαιριδίων LED). κατά την αναμονή για την εκκίνηση ή την ολοκλήρωση της λειτουργίας, η κίτρινη λυχνία είναι πάντα αναμμένη. Όταν λειτουργεί κανονικά, το πράσινο φως είναι πάντα αναμμένο. όταν η διακοπή έκτακτης ανάγκης ή ο συναγερμός βλάβης εξοπλισμού, το κόκκινο φως είναι πάντα αναμμένο και ο βομβητής είναι διακοπτόμενος.

19.ανεμιστήρας κυκλοφορίας

Ανθεκτικό σε υψηλές θερμοκρασίες, κινητήρας με μακρύ άξονα, ο κινητήρας είναι εγκατεστημένος στον εξωτερικό χώρο, ο άξονας εκτείνεται στον εσωτερικό χώρο, ο τροχός ανεμιστήρα ανάδευσης είναι εγκατεστημένος στο άκρο της ουράς του άξονα. Τα ειδικά μέτρα θερμομόνωσης και το σύστημα απαγωγής θερμότητας βελτιώνουν την ασφάλεια του κινητήρα.

20.λειτουργία ελέγχου θέρμανσης

Ο ελεγκτής θερμοκρασίας στέλνει εντολές με βάση τη ρυθμισμένη θερμοκρασία και σήματα από τον αισθητήρα θερμοκρασίας μέσα στο θάλαμο δοκιμής. Ρυθμίζει την έξοδο του θερμαντήρα μέσω ενός λογικού κυκλώματος, ελέγχοντας τη μονάδα SSR. Το σύστημα λειτουργεί αξιόπιστα, χωρίς επαφές ή σπινθήρες, μεγάλη διάρκεια ζωής, χαμηλό θόρυβο και χωρίς ηλεκτρομαγνητικές παρεμβολές. Διαθέτει γρήγορη ταχύτητα μεταγωγής, ισχυρή ικανότητα κατά των παρεμβολών, συμπαγές μέγεθος, αντοχή σε κραδασμούς, αντοχή σε κρούση, αντιεκρηκτική προστασία, προστασία από την υγρασία και αντοχή στη διάβρωση. Επιτυγχάνει άμεσο έλεγχο φορτίων υψηλού ρεύματος χρησιμοποιώντας ελάχιστα σήματα ελέγχου.

VIII. Σύστημα προστασίας ασφαλείας

1.        προστασία υπερθερμοκρασίας

Ο θάλαμος δοκιμής είναι εξοπλισμένος με μια ανεξάρτητη ρυθμιζόμενη ηλεκτρονική συσκευή προστασίας από υπερθέρμανση και αυτόματη προστασία ισορροπίας πίεσης.

2.        σύστημα ψύξης

Υπερθέρμανση συμπιεστή, προστασία υψηλής πίεσης, προστασία από υπερένταση κινητήρα.

3.        ανεμιστήρας κυκλοφορίας

προστασία υπερφόρτωσης

4.        θερμιδωτή

Προστασία από ακραίες υπερθερμοκρασίες: προστασία από βραχυκύκλωμα

5.        σύστημα ύγρανσης

Προστασία από έλλειψη νερού υγραντήρα ξηρής καύσης, προστασία από ακραίες θερμοκρασίες υγραντήρα, προστασία βραχυκυκλώματος υγραντήρα

6.        γενική προσφορά

Προστασία από διαρροές, προστασία υπερφόρτωσης και βραχυκυκλώματος, απώλεια φάσης, αντίστροφη φάση, υπόταση, προστασία από υπέρταση

7.        κύκλωμα ελέγχου

Προστασία υπερφόρτωσης και βραχυκυκλώματος

8.        σύστημα ψύξης συμπιεστή

Προστασία υπερφόρτωσης του ανεμιστήρα ψύξης

IX. Πρότυπα αποδοχής και επαλήθευση από τρίτους

1. Κριτήρια αποδοχής: Οι τεχνικοί δείκτες πρέπει να είναι σύμφωνα με τις μεθόδους που καθορίζονται στην «Τεχνική Συμφωνία» που υπογράφεται και από τα δύο μέρη.

2. Μέθοδος αποδοχής: η επίσημη αποδοχή πραγματοποιείται στον ιστότοπο του αγοραστή.

3. Πριν από την παράδοση, ο αγοραστής καλεί ένα τρίτο μέρος (βαθμονομημένο από το Εθνικό Κέντρο Ποιότητας Εξοπλισμού Περιβαλλοντικών Δοκιμών και με έγκυρη έκθεση επιθεώρησης) να συμμετάσχει

Το τέλος αποδοχής βαρύνει τον αγοραστή. Εάν η πρώτη παραλαβή δεν πληροί τις προϋποθέσεις, το κόστος που προκύπτει στη δεύτερη παραλαβή μετά τη βελτίωση του προμηθευτή θα βαρύνει τον προμηθευτή

Κεφάλαια που βαρύνουν τον ενδιαφερόμενο.

4. Ο πελάτης θα εμπιστευτεί το Εθνικό Κέντρο Ποιότητας Εξοπλισμού Δοκιμών Περιβάλλοντος για την επαλήθευση του εξοπλισμού

X.Κατάλογος βασικών υλικών

XI. Συσκευές και δεδομένα υποστήριξης εργοστασίου εξοπλισμού

1.        Λίστα συσκευασίας εργοστασίου εξοπλισμού                                   1 αντίγραφο

2.        Εξοπλισμός και ηλεκτρικό σχηματικό διάγραμμα                        1 αντίγραφο

3.        Εγχειρίδιο οδηγιών εξοπλισμού                                   1 αντίγραφο

4.        Πιστοποιητικό εξοπλισμού                                          1 αντίγραφο

5.        Κάρτα εγγύησης εξοπλισμού                                       1 αντίγραφο

6.        Έκθεση δοκιμής εργοστασίου εξοπλισμού                                    1 αντίγραφο

7.        Υγρή γάζα                                                   5 τεμάχια

8.        CD-ROM λογισμικού παρακολούθησης ελεγκτή                          1 τεμάχιο

9.        Δίσκος ραφιών δειγμάτων δοκιμής                                          2 τεμάχια

10.    Δοκιμή ράβδου στήριξης ράφι δείγματος                                4 λωρίδες

XII. Διασφάλιση ποιότητας και δέσμευση εξυπηρέτησης

1.        Σκοπός: Σύμφωνα με την έννοια του αμοιβαίου οφέλους και της υπηρεσίας win-win, ανταποκρίνεται πλήρως στις ανάγκες των πελατών και επιτυγχάνει τον σκοπό της ικανοποίησης του πελάτη.

2.        Προπώληση: επαγγελματική τεχνική διαβούλευση, πρόταση σχεδίου δοκιμής προϊόντος, εγκατάσταση θαλάμου δοκιμής και σχέδιο κατασκευής.

3.        Σε πώληση: επικοινωνία πελατών, αναφορά προόδου, καθοδήγηση, εγκατάσταση, εντοπισμός σφαλμάτων, δοκιμαστική λειτουργία κ.λπ., συνεργασία με τη μέτρηση πελατών.

4.        Εκπαίδευση(η εγχώρια Κίνα, οι ξένες χώρες πρέπει να αποτελέσουν αντικείμενο διαπραγμάτευσης με τον πωλητή): Σύμφωνα με τις απαιτήσεις της σύμβασης, η επιτόπια εκπαίδευση μπορεί να πραγματοποιηθεί όταν ο εξοπλισμός εγκατασταθεί και διορθωθεί για τον χρήστη και τεθεί σε χρήση. Οι χρήστες μπορούν να διευθετηθούν να έρθουν στην εταιρεία για επιτόπια τεχνική εκπαίδευση όταν ο εξοπλισμός αποσφαλματωθεί στο εργοστάσιο, έτσι ώστε οι πελάτες να μπορούν να κατανοήσουν την απόδοση του εξοπλισμού, να εκπαιδεύσουν τη σωστή μέθοδο χρήσης, να μειώσουν την αστοχία που προκαλείται από ακατάλληλη χρήση του εξοπλισμού και να εξοικονομήσουν κόστος συντήρησης για τους πελάτες.

5.        Εξυπηρέτηση μετά την πώληση: Τεχνική εκπαίδευση: Λειτουργία και χρήση, καθημερινή συντήρηση και φροντίδα, ανίχνευση κοινών βλαβών και αντιμετώπιση προβλημάτων. Τακτικές παρακολουθήσεις: Επιθεώρηση εξοπλισμού, εξάλειψη σφαλμάτων, μετάδοση των πιο πρόσφατων πληροφοριών του κλάδου. Εξειδικευμένη υποστήριξη ανταλλακτικών και αξεσουάρ Reserve. Εξειδικευμένο προσωπικό συντήρησης του Τμήματος Εξυπηρέτησης Μετά την πώληση για τη διασφάλιση έγκαιρης και αποτελεσματικής επίλυσης σφαλμάτων, παρέχοντας γρήγορες υπηρεσίες επισκευής.

6.        Δέσμευση υπηρεσίας(η εγχώρια Κίνα, οι ξένες χώρες πρέπει να αποτελέσουν αντικείμενο διαπραγμάτευσης με τον πωλητή):

Μέθοδος: 7x24ωρη τηλεφωνική γραμμή εξυπηρέτησης πελατών και αποκλειστική υπηρεσία email. Απαιτήσεις: Παρέχετε σαφή απάντηση εντός 4 ωρών. Για επιτόπιες υπηρεσίες, απαιτείται 24ωρη άφιξη εντός της επαρχίας και 24 ώρες εκτός επαρχίας. από τα γραφεία της Dongguan ή της τοπικής εταιρείας, αφοσιωμένο προσωπικό θα είναι υπεύθυνο για τις πωλήσεις και την εξυπηρέτηση μετά την πώληση των προϊόντων της εταιρείας στην περιοχή. Με βάση συγκεκριμένες συνθήκες, ο χρόνος επισκευής μπορεί να διαπραγματευτεί σύμφωνα με τις ανάγκες του πελάτη. από την ημερομηνία αποδοχής, κατά τη διάρκεια της περιόδου εγγύησης ενός έτους, η εταιρεία μας θα παρέχει δωρεάν επισκευές (εξαιρουμένων των ζημιών που προκαλούνται από φυσικές καταστροφές, ανωμαλίες ρεύματος, ακατάλληλη χρήση ή συντήρηση). Εάν ο εξοπλισμός αποτύχει να λειτουργήσει σωστά λόγω προβλημάτων ποιότητας κατασκευής του θαλάμου δοκιμής υπό συνθήκες όπου ο πελάτης συμμορφώνεται με τους κανόνες αποθήκευσης, χρήσης και εγκατάστασης, ο προμηθευτής θα αποστείλει το προσωπικό συντήρησης για δωρεάν επισκευές κατόπιν ειδοποίησης, σύμφωνα με το χρονοδιάγραμμα δέσμευσης σέρβις. Μετά την περίοδο εγγύησης, εάν προκύψουν προβλήματα με τον εξοπλισμό, ο προμηθευτής δεσμεύεται να τα αντιμετωπίσει αμέσως και μπορεί να χρεώσει για την επισκευή και το κόστος υλικών ανάλογα με την περίπτωση.

XIII. Συσκευασία και μεταφορά:

1. Συσκευασία: θάλαμοι συσκευασίας μεταφοράς που πληρούν τις απαιτήσεις του QB/BWD008-2001

2. Τρόπος μεταφοράς: με φορτηγό

XIV. Διάγραμμα δομής θαλάμου
